جدول وزن نبشی
در دنیای ساخت وساز و صنایع فلزی، آگاهی از وزن دقیق هر پروفیل فولادی اهمیت زیادی دارد. جدول وزن نبشی یکی از ابزارهای کلیدی برای مهندسان، خریداران و مجریان پروژه هاست. این جدول، وزن هر شاخه نبشی را بر اساس ابعاد، ضخامت و نوع آن مشخص می کند و در محاسبات بار سازه، برآورد هزینه و انتخاب مصالح مناسب نقش حیاتی دارد.
در دنیای ساخت وساز و صنایع فلزی، آگاهی از وزن دقیق هر پروفیل فولادی اهمیت زیادی دارد. جدول وزن نبشی یکی از ابزارهای کلیدی برای مهندسان، خریداران و مجریان پروژه هاست. این جدول، وزن هر شاخه نبشی را بر اساس ابعاد، ضخامت و نوع آن مشخص می کند و در محاسبات بار سازه، برآورد هزینه و انتخاب مصالح مناسب نقش حیاتی دارد.
شما می توانید در صفحه ی https://www.ahanwork.com/blog/angle-bar-weight-table/ از سایت آهن ورک جدول وزن دقیق نبشی را مشاهده کنید و با استفاده از ماشین حساب آنلاین وزن نبشی، وزن نبشی را محاسبه کنید.
جدول وزن نبشی استاندارد
جدول وزن نبشی استاندارد مرجع اصلی مهندسان و خریداران است. در این جدول وزن هر نوع نبشی با توجه به ابعاد، ضخامت و طول آن مشخص شده است. کارخانه های معتبر کشور از جمله ذوب آهن اصفهان، فولاد مبارکه و ناب تبریز، معمولاً بر اساس استانداردهای بین المللی (DIN EN 10056 یا ISIRI 13968) این جداول را منتشر می کنند.
|
سایز نبشی (mm) |
ضخامت (mm) |
طول شاخه (m) |
وزن هر متر (kg/m) |
وزن هر شاخه ۶ متری (kg) |
|
20×20 |
3 |
6 |
0.89 |
5.34 |
|
25×25 |
3 |
6 |
1.11 |
6.66 |
|
30×30 |
3 |
6 |
1.37 |
8.22 |
|
35×35 |
3 |
6 |
1.60 |
9.60 |
|
40×40 |
4 |
6 |
2.40 |
14.40 |
|
45×45 |
4 |
6 |
2.73 |
16.38 |
|
50×50 |
5 |
6 |
3.70 |
22.20 |
|
60×60 |
5 |
6 |
4.50 |
27.00 |
|
70×70 |
6 |
6 |
6.10 |
36.60 |
|
75×75 |
6 |
6 |
6.60 |
39.60 |
|
80×80 |
8 |
6 |
8.90 |
53.40 |
|
90×90 |
8 |
6 |
10.00 |
60.00 |
|
100×100 |
10 |
6 |
12.20 |
73.20 |
|
120×120 |
12 |
6 |
17.00 |
102.00 |
|
150×150 |
12 |
6 |
21.30 |
127.80 |
|
200×200 |
15 |
6 |
31.50 |
189.00 |
اهمیت جدول وزن نبشی
جدول وزن نبشی یکی از ابزارهای اصلی برای محاسبه دقیق وزن هر شاخه نبشی بر اساس ابعاد و ضخامت آن است. این جدول به مهندسان و خریداران کمک می کند تا بتوانند مقدار مصالح مورد نیاز و هزینه کل پروژه را به درستی تخمین بزنند.
در پروژه های بزرگ، تفاوت چند کیلوگرمی در هر شاخه می تواند منجر به اختلاف قابل توجهی در هزینه نهایی شود. به همین دلیل، مراجعه به جدول وزن استاندارد هنگام خرید نبشی اهمیت زیادی دارد.
برای خرید نبشی می توایند به صفحه https://www.ahanwork.com/angel/ از سایت آهن ورک مراجعه کنید و خرید خود را با مشاوره رایگان کارشناسان آهن ورک انجام دهید.

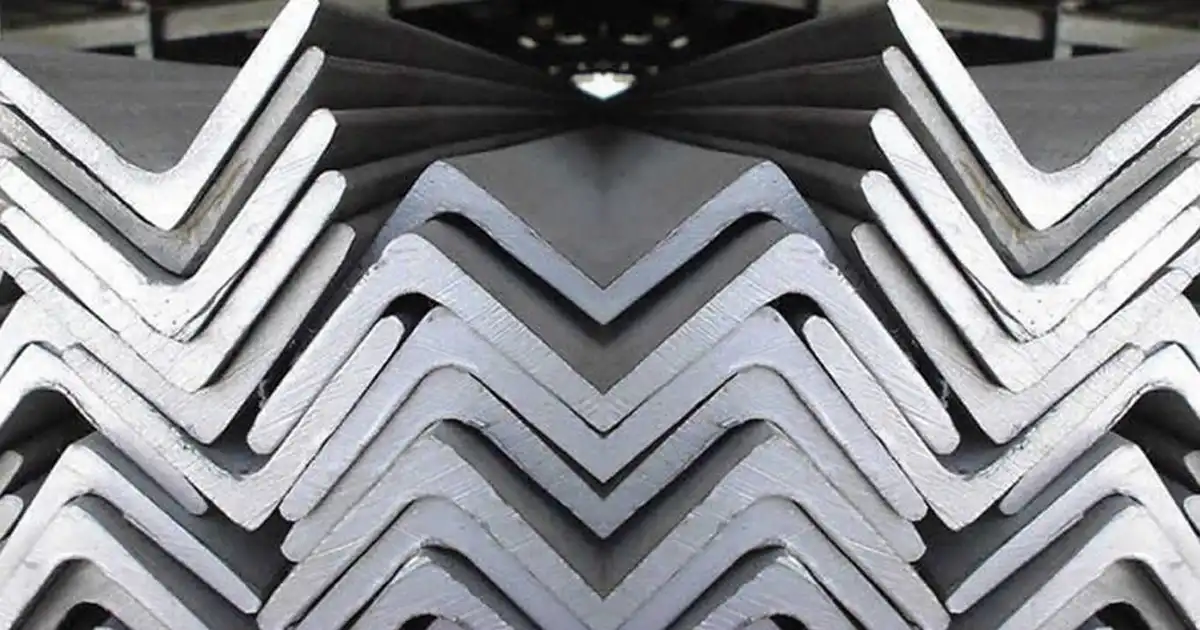

تأثیر وزن نبشی در قیمت و باربری سازه ها
هرچه وزن نبشی بیشتر باشد، به طور طبیعی میزان مصرف فولاد و در نتیجه قیمت نهایی نیز افزایش می یابد. از طرف دیگر، وزن بالا به معنی استحکام بیشتر و قابلیت تحمل بار بیشتر است. بنابراین انتخاب وزن مناسب باید بر اساس نوع کاربری، موقعیت نصب و فشار وارد بر سازه انجام شود.
در حمل ونقل نیز وزن نبشی اهمیت زیادی دارد، زیرا بارهای سنگین تر هزینه جابه جایی بالاتری دارند و ممکن است نیاز به تجهیزات خاص برای بارگیری و تخلیه داشته باشند.
نحوه محاسبه وزن نبشی
برای محاسبه وزن نبشی باید به ابعاد بال ها، ضخامت و طول شاخه توجه کرد. کارخانه های تولیدکننده معمولاً طول استاندارد شاخه ها را شش متر در نظر می گیرند، اما وزن دقیق هر شاخه از طریق فرمول قابل محاسبه است.
فرمول محاسبه وزن نبشی
وزن هر متر نبشی از رابطه زیر به دست می آید:
وزن = (طول بال × ضخامت × ۲٫۰۷۸) × طول شاخه
در این فرمول، عدد ۲٫۰۷۸ ثابت چگالی فولاد بر حسب گرم بر سانتی متر مکعب است. با جایگذاری مقادیر ابعاد در این فرمول، می توان وزن دقیق هر شاخه را به دست آورد.

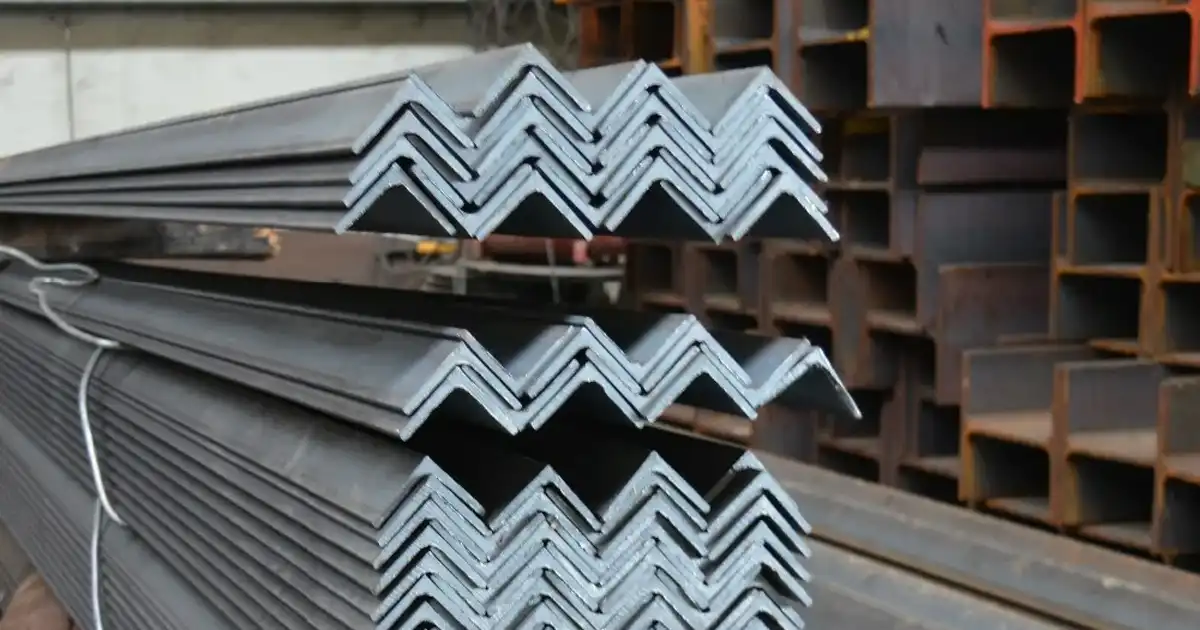

مثال عددی از محاسبه وزن نبشی
فرض کنید نبشی با بال ۵ سانتی متر و ضخامت ۵ میلی متر داریم. در این صورت وزن تقریبی هر متر آن حدود ۳٫۷ کیلوگرم خواهد بود. اگر طول شاخه شش متر باشد، وزن کل نبشی حدود ۲۲٫۲ کیلوگرم است.
این عدد با جدول وزن نبشی استاندارد مطابقت دارد و به راحتی می تواند در برآورد هزینه ها مورد استفاده قرار گیرد.
عوامل مؤثر بر وزن نبشی
چند عامل مهم در تعیین وزن نهایی نبشی مؤثرند:
- جنس: فولاد ساده، گالوانیزه یا استنلس استیل، هر یک چگالی متفاوتی دارند.
- ضخامت: هرچه ضخامت بیشتر باشد، وزن نهایی نیز افزایش می یابد.
- طول: معمولاً طول شاخه ها ۶ یا ۱۲ متر است، اما در سفارش های خاص قابل تغییر است.
- زاویه: زاویه استاندارد نبشی ۹۰ درجه است، اما در برخی موارد زاویه های خاص نیز تولید می شود که می تواند اندکی در وزن تأثیرگذار باشد.
جدول وزن نبشی بال مساوی
در نبشی های بال مساوی، دو ضلع نبشی طول یکسانی دارند. این نوع نبشی به دلیل تقارن، در سازه هایی که نیاز به توزیع یکنواخت نیرو دارند، بیشتر استفاده می شود. وزن این نبشی ها به سادگی از جدول قابل استخراج است.
به عنوان مثال، نبشی ۵×۵ با ضخامت ۵ میلی متر وزنی در حدود ۲۲ کیلوگرم در هر شاخه شش متری دارد.

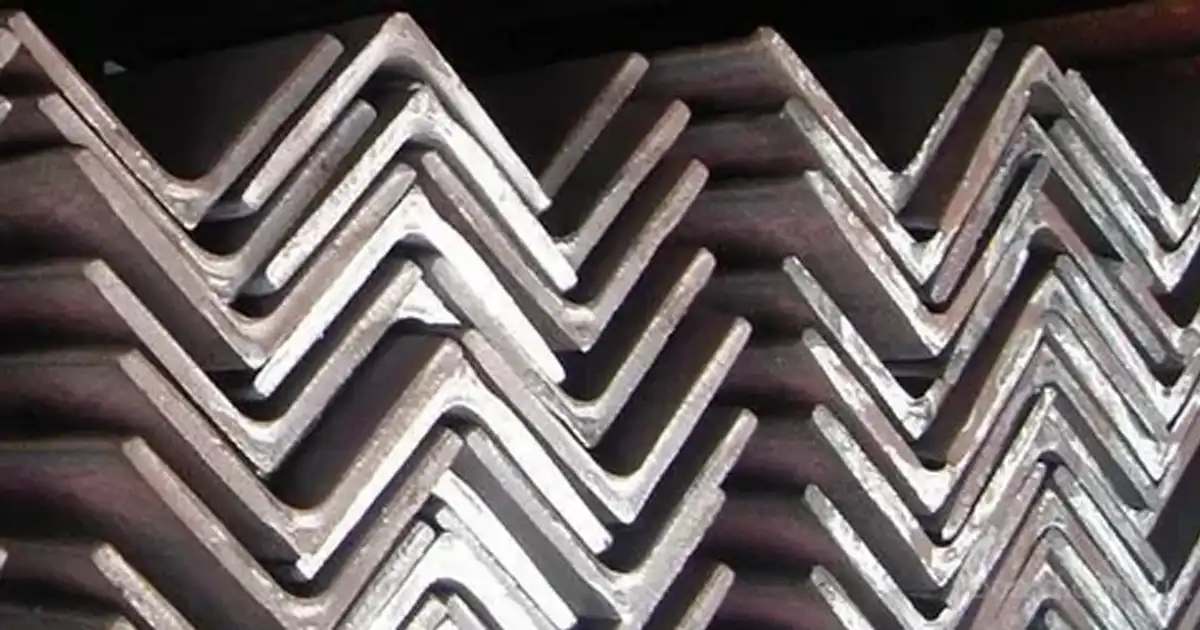

جدول وزن نبشی بال نامساوی
نبشی های بال نامساوی معمولاً در اتصالات خاص به کار می روند که نیاز به مقاومت در یک جهت بیشتر دارند. یکی از بال ها بلندتر است تا سطح اتکای بیشتری فراهم کند. این نوع نبشی در پروژه های صنعتی و مکانیکی بسیار کاربرد دارد.
جدول وزن این نبشی ها معمولاً دو بعد متفاوت را در نظر می گیرد (مثلاً ۵۰×۳۰ میلی متر) و با افزایش اختلاف طول بال ها، وزن کلی نیز تغییر می کند.
جدول وزن نبشی استنلس استیل و گالوانیزه
نبشی های استنلس استیل یا همان ضدزنگ، به دلیل مقاومت بالا در برابر رطوبت و مواد شیمیایی، در محیط های مرطوب، صنایع غذایی و پتروشیمی استفاده می شوند. چگالی فولاد زنگ نزن معمولاً کمی بیشتر از فولاد معمولی است، در نتیجه وزن آن اندکی بالاتر است.
نبشی گالوانیزه نیز که با پوشش روی محافظت می شود، علاوه بر دوام بالا، وزن کمی بیشتر از نبشی سیاه دارد. جدول وزن برای این نوع نبشی ها نیز بر اساس استانداردهای متری ارائه می شود.
مقایسه وزن نبشی در برندهای مختلف
هرچند استانداردهای تولید نبشی در ایران تا حد زیادی مشابه اند، اما در عمل ممکن است بین برندهای مختلف تفاوت هایی جزئی وجود داشته باشد.
نبشی فولاد مبارکه، ذوب آهن اصفهان و ناب تبریز
کارخانه ذوب آهن اصفهان معمولاً نبشی هایی با تلرانس بسیار پایین و کیفیت بالا تولید می کند که وزن واقعی آن تقریباً برابر جدول استاندارد است.
فولاد مبارکه نیز با استفاده از مواد اولیه مرغوب و تکنولوژی نورد دقیق، محصولاتی سبک تر و با دقت ابعادی بالا ارائه می دهد.
در مقابل، ناب تبریز به عنوان یکی از برندهای معتبر بازار شمال غرب کشور، در زمینه تولید نبشی های پرسی و فابریک تنوع زیادی دارد.
تفاوت وزن نبشی های داخلی و وارداتی
نبشی های وارداتی، خصوصاً محصولات ترکیه و چین، گاهی وزن های متفاوتی نسبت به جدول استاندارد ایران دارند. در برخی موارد، ضخامت اسمی با ضخامت واقعی یکی نیست که باعث اختلاف وزن و قیمت می شود.
به همین دلیل، هنگام خرید از منابع خارجی، بهتر است وزن واقعی هر شاخه بررسی شود تا از تطابق با نیاز پروژه اطمینان حاصل گردد.

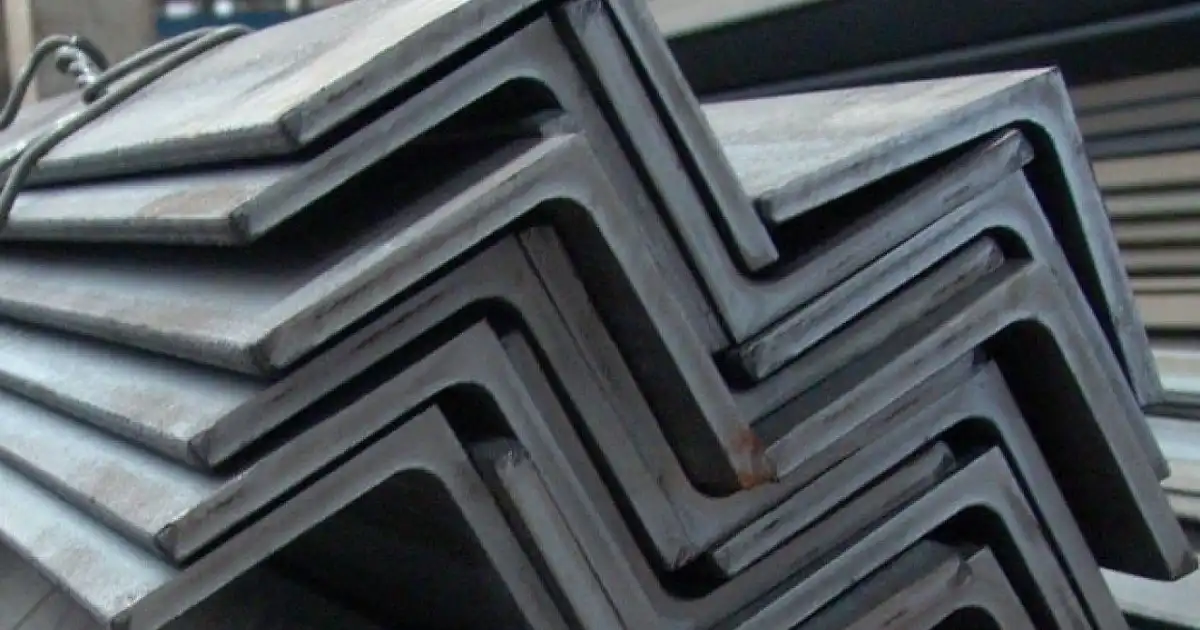

نکات مهم هنگام خرید نبشی
در زمان خرید نبشی باید علاوه بر قیمت، به مشخصات فنی و استاندارد تولید توجه کرد. بررسی برند سازنده، تلرانس ابعادی، وزن واقعی شاخه و گرید فولاد از مهم ترین مواردی است که خریداران باید در نظر بگیرند.
همچنین اگر هدف استفاده در محیط های مرطوب است، نبشی گالوانیزه یا استنلس استیل گزینه مناسب تری است.
بررسی وزن واقعی با جدول
پس از تحویل بار، مقایسه وزن واقعی نبشی ها با جدول وزن استاندارد می تواند به تشخیص کیفیت و دقت تولید کمک کند. در صورتی که اختلاف وزن از حد مجاز بیشتر باشد، احتمال استفاده از مواد اولیه نامرغوب یا خطای تولید وجود دارد.
توجه به استاندارد و گرید فولاد
گرید فولاد تعیین کننده مقاومت کششی و فشاری نبشی است. فولادهای گرید ST37، ST44 و ST52 هر یک خواص مکانیکی متفاوتی دارند. در پروژه های سنگین، استفاده از گریدهای مقاوم تر مانند ST52 توصیه می شود تا در برابر بارهای زیاد عملکرد بهتری داشته باشند.
سؤالات متداول
آیا جدول وزن نبشی برای تمام کارخانه ها یکسان است؟
خیر، اما تفاوت ها معمولاً جزئی هستند. هر کارخانه با توجه به تلرانس تولید ممکن است وزن را کمی متفاوت ارائه دهد.
چطور وزن واقعی نبشی را بسنجیم؟
می توان با استفاده از باسکول صنعتی، وزن یک شاخه را اندازه گرفت و با عدد جدول مقایسه کرد.
آیا نبشی های وارداتی کیفیت کمتری دارند؟
همه محصولات وارداتی ضعیف نیستند، اما برخی برندهای متفرقه ممکن است از فولادهای کم کیفیت استفاده کنند. انتخاب برند معتبر بسیار مهم است.
نبشی استیل در کجا استفاده می شود؟
در محیط های مرطوب، صنایع غذایی و پتروشیمی که مقاومت در برابر خوردگی ضروری است.
