نقشه‌کشی ساختمان: راهنمای جامع و تخصصی (۱۴۰۵)

نقشه‌کشی ساختمان اولین و مهم‌ترین گام در هر پروژه ساختمانی است. بدون نقشه‌های دقیق و استاندارد، نه تنها نمی‌توانید مجوز ساخت بگیرید، بلکه ساختمان شما با مشکلات فنی و ایمنی جدی مواجه خواهد شد. در اینجا همه چیز را درباره نقشه‌کشی ساختمان توضیح می‌دهم.

📐 انواع نقشه‌های ساختمانی

نقشه‌های ساختمانی به ۴ دسته اصلی تقسیم می‌شوند:

۱. نقشه‌های معماری (Architectural Drawings)

نوع نقشه	توضیح	مقیاس رایج

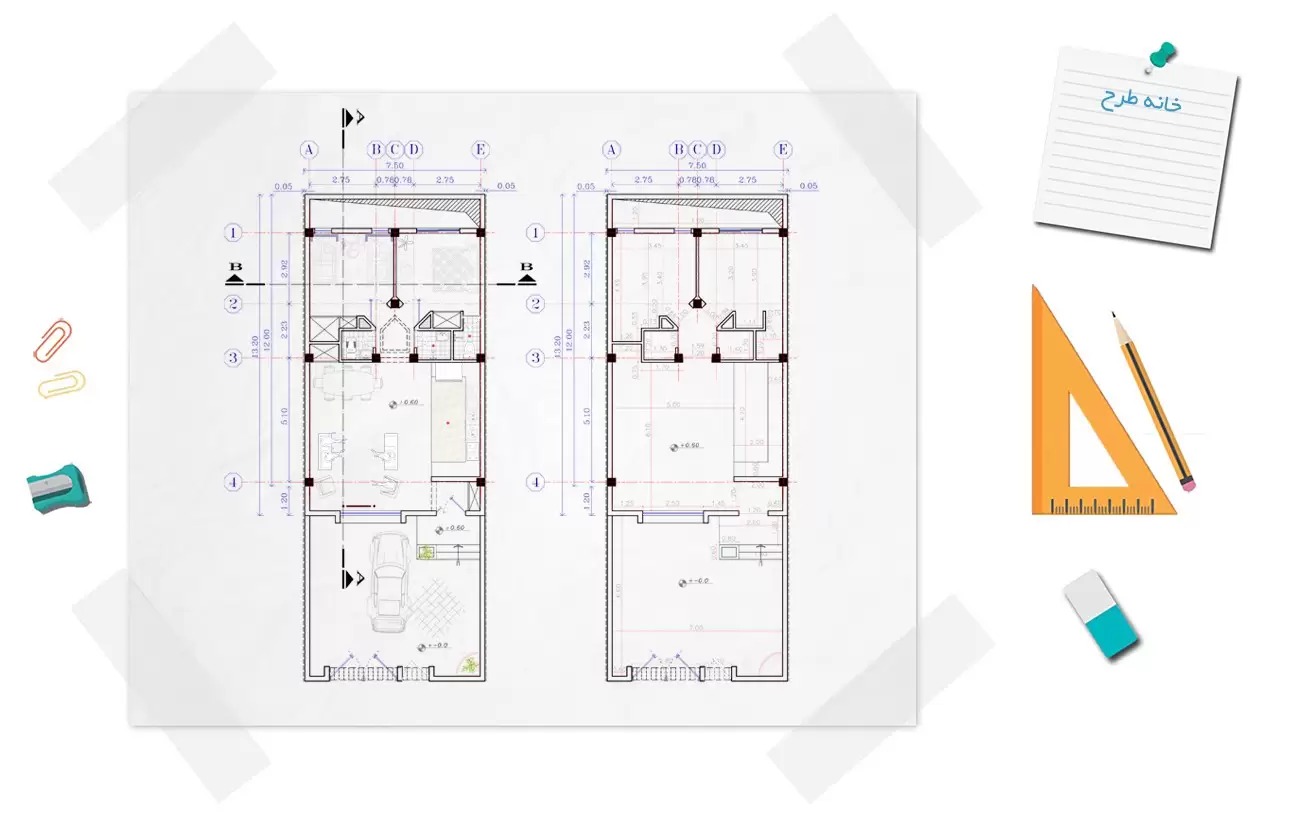

پلان (Plan)	نمای از بالا – چیدمان فضاها، دیوارها، درب‌ها، پنجره‌ها	۱:۱۰۰ یا ۱:۵۰
برش (Section)	نمای از پهلو – ارتفاع سقف، شیب‌ها، جزئیات سازه‌ای	۱:۵۰ یا ۱:۲۰
نما (Elevation)	نمای خارجی ساختمان از ۴ جهت	۱:۱۰۰ یا ۱:۵۰
پلان مبلمان (Furniture Plan)	چیدمان پیشنهادی مبلمان در فضاها	۱:۵۰
پلان شیب‌بندی	مسیر آب‌های سطحی و شیب محوطه	۱:۲۰۰
جزئیات اجرایی	اتصالات، زیرسازی کف، دتایل پنجره و درب	۱:۱۰ یا ۱:۵

۲. نقشه‌های سازه (Structural Drawings)

نوع نقشه	توضیح
پلان فونداسیون	محل و ابعاد پی‌ها، شناژها، صفحه‌ها
پلان تیرریزی	محل و ابعاد تیرهای اصلی و فرعی
پلان ستون‌گذاری	محل دقیق ستون‌ها با ابعاد و آرماتور
پلان سقف	نوع سقف (تیرچه بلوک، وافل، کامپوزیت) و جزئیات
دتایل آرماتوربندی	نحوه خمش، وصله و قلاب آرماتورها
جزئیات اتصالات	اتصال ستون به فونداسیون، تیر به ستون

۳. نقشه‌های تأسیسات مکانیکی (Mechanical Drawings)

نوع نقشه	توضیح
پلان گرمایش	محل رادیاتورها، لوله‌کشی، مسیر آب گرم
پلان سرمایش	محل کولر، داکت اسپلیت، لوله‌کشی مبرد
پلان آبرسانی	مسیر لوله‌های آب سرد و گرم، شیرآلات
پلان فاضلاب	لوله‌کشی فاضلاب، سیفون، هواکش
پلان گازرسانی	مسیر لوله گاز، شیر اصلی و انشعابی
پلان تهویه	کانال‌کشی هوا، فن‌ها، دریچه‌ها

۴. نقشه‌های تأسیسات برقی (Electrical Drawings)

نوع نقشه	توضیح
پلان روشنایی	محل لوسترها، لامپ‌ها، کلیدها و پریزها
پلان قدرت	مسیر کابل‌کشی، تابلوهای برق، فیوزها
پلان سیستم اعلام حریق	دتکتورها، شستی، آژیر
پلان سیستم امنیتی	دوربین‌ها، سنسورها، دزدگیر
پلان شبکه و تلفن	مسیر کابل شبکه، جک‌های تلفن و اینترنت
پلان ارت (زمین)	سیستم ارتینگ، میله‌ها و کابل‌ها

---

👨‍🎨 چه کسی نقشه‌ها را می‌کشد؟

تخصص	مسئولیت	مدرک مورد نیاز
مهندس معمار	نقشه‌های معماری (پلان، نما، برش، دتایل)	پروانه نظام مهندسی معماری
مهندس سازه	نقشه‌های سازه‌ای (فونداسیون، ستون، سقف)	پروانه نظام مهندسی سازه
مهندس تأسیسات مکانیکی	نقشه‌های گرمایش، سرمایش، لوله‌کشی	پروانه نظام مهندسی مکانیک
مهندس برق	نقشه‌های برق، روشنایی، امنیتی	پروانه نظام مهندسی برق
طراح داخلی (دکوراتور)	چیدمان مبلمان، رنگ، نورپردازی داخلی	مدرک معماری داخلی
نقاش فنی (Draftsman)	ترسیم نقشه‌ها با نرم‌افزار	دیپلم یا فوق‌دیپلم نقشه‌کشی

---

💻 نرم‌افزارهای نقشه‌کشی ساختمان

نرم‌افزار	کاربرد	سطح کاربری	هزینه (سالانه)
AutoCAD	استاندارد صنعت نقشه‌کشی دوبعدی و سه‌بعدی	مبتدی تا حرفه‌ای	۲۰-۴۰ میلیون تومان
Revit	مدل‌سازی اطلاعات ساختمان (BIM) – معماری، سازه، تأسیسات	حرفه‌ای	۳۰-۶۰ میلیون تومان
Archicad	BIM مخصوص معماران	متوسط تا حرفه‌ای	۲۵-۵۰ میلیون تومان
SketchUp	طراحی سه‌بعدی سریع و مفهومی	مبتدی تا متوسط	رایگان (پایه) تا ۱۵ میلیون
3ds Max	رندرگیری و تصاویر واقع‌گرا	حرفه‌ای	۳۰-۸۰ میلیون تومان
Rhino + Grasshopper	طراحی پارامتریک و فرم‌های پیچیده	حرفه‌ای	۴۰-۷۰ میلیون تومان
Tekla Structures	BIM مخصوص سازه‌های فلزی و بتنی	فوق‌حرفه‌ای	۶۰-۱۲۰ میلیون تومان
ETABS / SAFE	تحلیل و طراحی سازه	مهندسان سازه	۱۵-۳۰ میلیون تومان

نرم‌افزار رایگان پیشنهادی: FreeCAD و Blender (برای طراحی سه‌بعدی)

---

📋 مراحل نقشه‌کشی ساختمان

گام ۱: برداشت و مطالعات اولیه (۱-۲ هفته)

• بازدید از زمین (توپوگرافی، جهت، نورگیری)
• عکس‌برداری و فیلم‌برداری از سایت
• برداشت دقیق ابعاد (در صورت وجود ساختمان قدیمی)
• بررسی ضوابط شهرداری و نظام مهندسی
• مصاحبه با کارفرما (نیازها، سلیقه، بودجه)

گام ۲: طراحی مفهومی (۲-۴ هفته)

• ارائه ۲-۳ گزینه پلان اولیه
• دیاگرام روابط فضاها (نزدیکی آشپزخانه به نشیمن)
• طراحی حجمی سه‌بعدی (ماکت یا رندر سریع)
• انتخاب سبک معماری (مدرن، کلاسیک، کوهستانی)
• هماهنگی با کارفرما برای انتخاب طرح نهایی

گام ۳: طراحی تکمیلی (۴-۸ هفته)

• تبدیل پلان مفهومی به پلان اجرایی
• تعیین دقیق ابعاد اتاق‌ها، درب‌ها، پنجره‌ها
• طراحی نماهای ۴ جهت با جزئیات
• طراحی برش‌های طولی و عرضی
• هماهنگی با مهندس سازه (محل ستون‌ها و تیرها)

گام ۴: تهیه نقشه‌های فنی (۴-۸ هفته)

• معمار: نقشه‌های اجرایی کامل (پلان، برش، نما، دتایل)
• سازه: محاسبات و نقشه‌های سازه‌ای
• تأسیسات: نقشه‌های مکانیکی و برقی
• دکوراسیون: طرح داخلی (در صورت نیاز)

گام ۵: تأیید نظام مهندسی (۴-۶ هفته)

• ارسال نقشه‌ها به سازمان نظام مهندسی
• اعمال اصلاحات توسط ناظران
• دریافت تأییدیه و مهر نظام مهندسی

هزینه بر اساس متراژ (ویلای مسکونی)

هزینه تفکیکی بر اساس خدمات

خدمت	توضیح	هزینه
طرح اولیه (مفهومی)	۲-۳ گزینه پلان	قابل کسر از هزینه نهایی
نقشه‌های کامل معماری	پلان، برش، نما، دتایل	۶۰٪ از هزینه معماری
رندرگیری (تصاویر سه‌بعدی)	۵-۱۰ تصویر واقع‌گرا	۱۰-۳۰ میلیون تومان
ماکت فیزیکی	مقیاس ۱:۱۰۰ یا ۱:۵۰	۱۵-۵۰ میلیون تومان
طراحی داخلی	پلان مبلمان، نورپردازی، رنگ	۲۰-۵۰ میلیون تومان

📄 مدارک مورد نیاز برای نظام مهندسی

برای دریافت تأییدیه از سازمان نظام مهندسی ساختمان، باید مدارک زیر را ارائه دهید:

مدارک عمومی

• سند مالکیت (۶ دانگ)
• پروانه ساخت از شهرداری
• مدارک شناسایی مالک
• وکالت‌نامه (در صورت غیرحضوری بودن)

مدارک فنی

• دفترچه محاسبات سازه (مهندس سازه)
• دفترچه محاسبات تأسیسات مکانیکی (مهندس مکانیک)
• دفترچه محاسبات تأسیسات برقی (مهندس برق)
• نقشه‌های معماری مصوب (پلان، برش، نما، دتایل)
• نقشه‌های سازه‌ای (فونداسیون، ستون، سقف، تیر)
• نقشه‌های تأسیساتی (لوله‌کشی، کانال‌کشی، برق)

🏠 نکات مهم در نقشه‌کشی ویلای مسکونی

نکات معماری

مورد	توصیه
جهت قرارگیری	نشیمن و تراس رو به جنوب (نورگیری بهتر در زمستان)
ارتفاع سقف	حداقل ۲.۸۰ متر (برای حس بزرگ‌تر بودن فضا)
عرض راهرو	حداقل ۱.۲۰ متر
سرویس بهداشتی	نزدیک به اتاق‌ها، حداقل ۱ عدد در طبقه همکف
آشپزخانه	مثلث کار (یخچال، سینک، اجاق) با فاصله مناسب
پارکینگ	حداقل ۱ پارکینگ سرپوشیده به ازای هر ۱۰۰ متر
انباری	حداقل ۲-۳ متر مربع در هر طبقه

نکات سازه‌ای

مورد	توصیه
دهانه تیرها	حداکثر ۵-۶ متر (برای سقف تیرچه بلوک)
ضخامت سقف	۲۵-۳۰ سانتیمتر برای سقف تیرچه بلوک
عمق فونداسیون	حداقل ۸۰ سانتیمتر (در مناطق سردسیر بیشتر)
فاصله ستون‌ها	حداکثر ۴-۵ متر (برای بهینه‌سازی)

⚠️ اشتباهات رایج در نقشه‌کشی ساختمان

اشتباه	مشکل	راهکار
پلان غیراستاندارد	رد شدن توسط نظام مهندسی	رعایت ضوابط شهرداری و مبحث ۴
عدم هماهنگی معماری و سازه	تداخل ستون با درب یا پنجره	هماهنگی مداوم در طول طراحی
نورگیری نامناسب	فضاهای تاریک	قرارگیری پنجره‌ها در جهت جنوب و غرب
عدم در نظر گرفتن مسیر تأسیسات	هزینه اضافی در اجرا	جانمایی مسیر لوله‌ها و کانال‌ها در مرحله طراحی
ابعاد غیراستاندارد اتاق‌ها	فضای هدر رفته	رعایت ابعاد استاندارد مبلمان و فضا
عدم پیش‌بینی فضای انباری و تأسیسات	کمبود فضای ذخیره و تکنیکال	اختصاص حداقل ۵٪ از زیربنا به این فضاها

📞 سوالات متداول نقشه‌کشی ساختمان

۱. هزینه نقشه‌کشی یک ویلای ۱۵۰ متری چقدر است؟

حدود ۱۲۰-۲۰۰ میلیون تومان (برای مجموعه کامل معماری، سازه، تأسیسات)

۲. مدت زمان تهیه نقشه‌های کامل چقدر است؟

۳-۶ ماه (بسته به پیچیدگی و سرعت مهندسان)

۳. آیا می‌توانم خودم نقشه بکشم؟

برای دریافت مجوز، نقشه‌ها باید توسط مهندس دارای پروانه نظام مهندسی امضا شود. اما می‌توانید طرح اولیه را خودتان بکشید و به معمار بدهید.

۴. تفاوت AutoCAD و Revit چیست؟

AutoCAD: نقشه‌کشی دوبعدی سنتی Revit: مدل‌سازی سه‌بعدی هوشمند (BIM) – هماهنگی خودکار بین نقشه‌ها

۵. آیا نقشه کشی برای بازسازی هم نیاز است؟

بله، برای بازسازی‌های اساسی (تغییر پلان، تعویض تأسیسات) نقشه نیاز است. برای نوسازی سبک (نقاشی، تعویض کفپوش) خیر.

۶. چگونه یک مهندس معمار خوب پیدا کنم؟

راه‌ها:

• سامانه نظام مهندسی (جستجوی مهندس با کد پروانه)
• توصیه دوستان و آشنایان
• مشاهده نمونه کارهای قبلی (بازدید حضوری)

💡 توصیه نهایی برای نقشه‌کشی ساختمان

“قبل از شروع هر پروژه ساختمانی، حداقل ۳ ماه برای طراحی و نقشه‌کشی وقت بگذارید. این زمان، بهترین سرمایه‌گذاری برای جلوگیری از اشتباهات پرهزینه در حین ساخت است.”

مراحل پیشنهادی:

1️⃣ مشخص کردن نیازها و بودجه (خودتان) 2️⃣ انتخاب معمار و تیم فنی (با مشاهده نمونه کار) 3️⃣ طراحی مفهومی (همراه با بازخورد شما) 4️⃣ طراحی کامل و تأیید نظام مهندسی 5️⃣ دریافت پروانه ساخت
