انواع تیرآهن ساختمانی

تیرآهن یکی از مهم‌ترین عناصر سازه‌ای در ساختمان‌های مسکونی، تجاری و صنعتی است که با ترکیب استحکام مکانیکی و سادگی نصب، نقش کلیدی در انتقال بارهای عمودی و افقی به پایه‌ها ایفا می‌کند. انتخاب صحیح نوع تیرآهن نه تنها به بهبود کارایی ساختار، بلکه به کاهش هزینه‌های اجرایی و افزایش طول عمر ساختمان کمک می‌کند. در این مقاله به بررسی جامع انواع تیرآهن ساختمانی می‌پردازیم و نکات کلیدی برای انتخاب و استفاده بهینه از هر یک را بیان می‌کنیم.

معرفی کلی تیرآهن ساختمانی

تیرآهن‌ها از فولاد ساختمانی قالب‌گیری می‌شوند و به‌صورت پروفیل‌های مختلفی تولید می‌گردند. این پروفیل‌ها بر پایه شکل مقطع، وزن مخصوص، مقاومت خمشی و کششی، و کاربردهای خاص در سازه‌ها طبقه‌بندی می‌شوند. استانداردهای ملی ایران (مانند آیین‌نامه ۲۲۲۲) مشخصات دقیق هر نوع تیرآهن را تعیین می‌کنند تا مهندسان بتوانند بر پایه داده‌های معتبر، طراحی دقیق‌تری ارائه دهند.

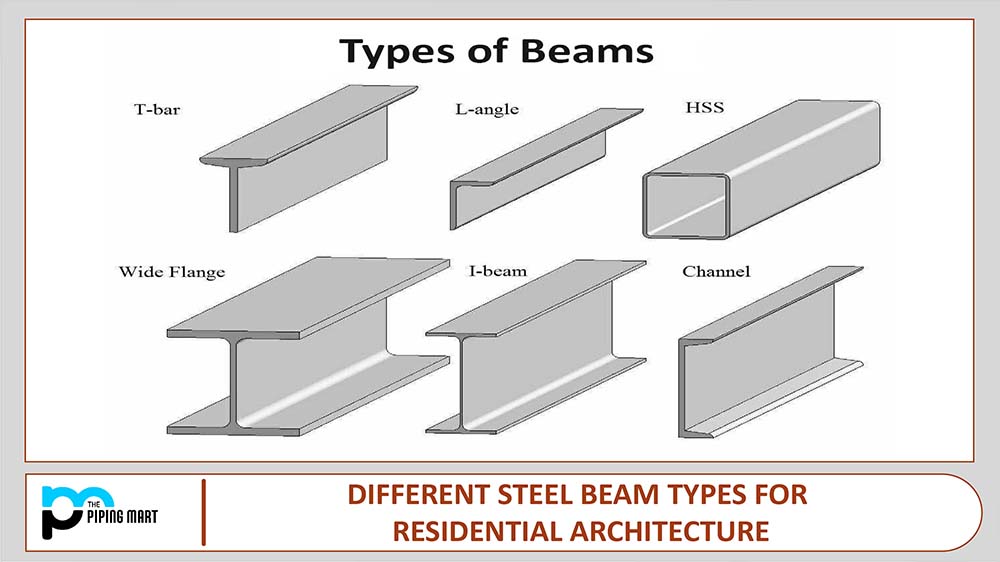

انواع اصلی تیرآهن بر پایه شکل مقطع

در ادامه به مهم‌ترین انواع تیرآهن که در پروژه‌های ساختمانی رایج هستند، می‌پردازیم. هر نوع با ویژگی‌های مخصوص خود، برای بارهای متفاوت و شرایط محیطی خاص بهینه‌سازی شده است.

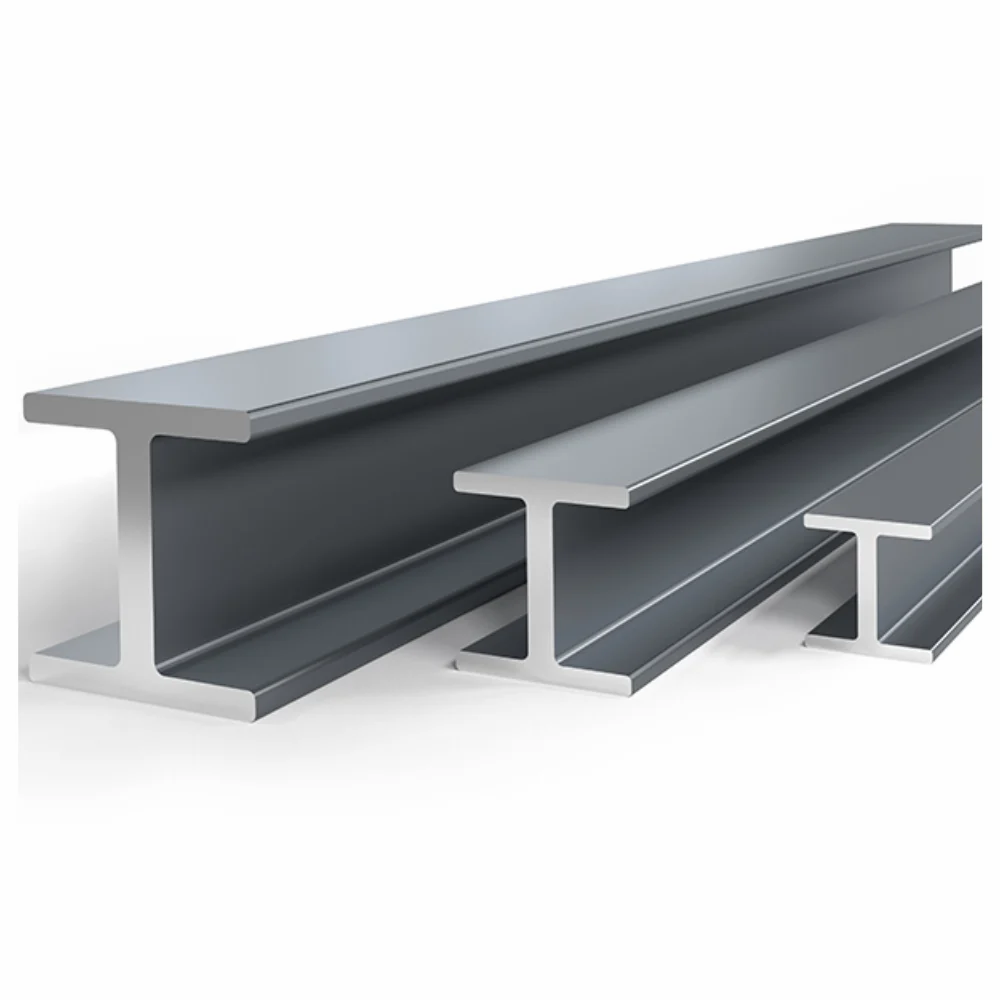

تیر I (I‑Beam)

تیر I یا تیر آیرون، به‌دلیل شکل «I» در مقطع خود، بیشترین مقاومت خمشی را در وزن نسبتاً کم ارائه می‌دهد. این تیرها معمولاً برای طبقات میانی و بالای ساختمان‌های بلند استفاده می‌شوند؛ زیرا نسبت ضریب سختی به وزن بالایی دارند. در ایران، تیرهای I با نام‌های «تیر I‑150»، «I‑200» و … شناخته می‌شوند.

تیر H (H‑Beam)

تیر H یا H‑Beam، که گاهی به‌عنوان «تیر هفت» نیز شناخته می‌شود، نسبت به تیر I عرض بالاتری دارد و به‌ویژه در شرایطی که بارهای افقی (مانند نیروهای زلزله) مهم هستند، عملکرد بهتری ارائه می‌دهد. این نوع تیر برای سطوح بزرگ و ستون‌های اصلی سازه‌های صنعتی و مسکونی مناسب است.

تیر U (U‑Beam)

تیر U یا تیر U‑Shaped، به‌صورت پروفیل «U» ساخته می‌شود و بیشتر برای ایجاد فریم‌های دیواری یا سقفی در ساختمان‌های کوچک و متوسط به کار می‌رود. این تیر به دلیل سطوح تماس بزرگ، برای نصب پنل‌های پیش‌ساخته و دیوارهای سنگین مناسب است.

تیر T (T‑Beam)

تیر T، که به‌صورت یک «T» افقی شکل گرفته است، معمولاً در ترکیب با تیرهای I یا H برای تقویت نقاط تقاطع استفاده می‌شود. این تیرها در پل‌ها و سازه‌های بزرگ که نیاز به توزیع یکنواخت بارهای ترکیبی دارند، کاربرد فراوانی دارند.

تیر C (C‑Beam)

تیر C یا C‑Shaped، به‌ویژه در پروژه‌های ساختمانی که نیاز به نصب آسان و اتصال به دیگر اعضای فولادی دارند، مورد استفاده قرار می‌گیرد. به دلیل شکل «C»، این تیر می‌تواند به‌سرعت در محل نصب به‌صورت قفل‌دار یا جوش‌کاری متصل شود.

تیر زاویه‌دار (Angle Beam)

تیرهای زاویه‌دار یا L‑Beam، به‌صورت دو صفحه عمود بر یکدیگر تولید می‌شوند و بیشتر برای تقویت گوشه‌ها، فریم‌های درب و پنجره، و یا به‌عنوان اجزای اتصال در سازه‌های ترکیبی استفاده می‌شوند. وزن سبک و امکان نصب آسان، این تیرها را برای پروژه‌های بازسازی و افزودنی‌های ساختاری ایده‌آل می‌کند.

تیر لوله‌ای (Pipe Beam)

تیرهای لوله‌ای یا Hollow Section، به‌صورت لوله‌های استوانه‌ای یا مربعی ساخته می‌شوند و در پروژه‌های صنعتی که نیاز به مقاومت بالا در برابر فشار داخلی یا بارهای محوری دارند، انتخاب مناسبی هستند. این تیرها به‌ویژه در ستون‌های پشتیبان بزرگ، پل‌ها و سازه‌های دریایی کاربرد دارند.

معیارهای انتخاب تیرآهن مناسب

برای انتخاب بهینه تیرآهن، مهندسان باید به چندین فاکتور اساسی توجه داشته باشند:

• بارهای اعمال‌شده: محاسبه دقیق بارهای ثابت (مانند وزن سازه) و متغیر (مانند باد یا زلزله) برای تعیین مقطع مناسب.
• طول و فاصله ستون‌ها: در بازه‌های طولانی‌تر، تیرهای با مقطع بزرگتر (مانند H‑Beam) نیاز است تا از نشست زیاد جلوگیری شود.
• شرایط محیطی: در مناطق با رطوبت بالا یا در نزدیکی سواحل، استفاده از فولاد گالوانیزه یا پوشش محافظ ضدزنگ توصیه می‌شود.
• قابلیت جوش‌کاری و مونتاژ: برخی تیرها (مانند C‑Beam) به‌دلیل شکل ساده‌تر، زمان نصب کوتاه‌تری دارند.
• هزینه و در دسترس بودن: هزینه تولید و حمل‌ونقل تیرهای سنگین می‌تواند بر تصمیم‌گیری نهایی تأثیر بگذارد.

استانداردها و مقررات مرتبط با تیرآهن در ایران

استانداردهای ملی برای تیرآهن شامل مشخصات فنی، روش‌های آزمون کششی، خمشی و فشار، و همچنین محدودیت‌های حداکثر بارهای مجاز می‌باشد. برخی از مهم‌ترین آیین‌نامه‌ها عبارتند از:

• آیین‌نامه ۲۲۲۲ – «تعیین مقاطع فولادی» که مقاطع استاندارد I، H، U و سایر پروفیل‌ها را تعریف می‌کند.
• آیین‌نامه ۲۲۲۳ – «قوانین طراحی سازه‌های فولادی» که روش‌های محاسبه بارهای زلزله و باد را ارائه می‌دهد.
• آیین‌نامه ۲۲۲۴ – «استانداردهای جوش‌کاری فولاد» جهت اطمینان از کیفیت اتصالات.

نکات کلیدی در نصب و مونتاژ تیرآهن

در مرحله اجرایی، رعایت نکات زیر می‌تواند از بروز مشکلات ساختاری جلوگیری کند:

• اطمینان از صاف بودن سطوح پایه و تنظیم دقیق ارتفاع ستون‌ها قبل از قرار دادن تیر.
• استفاده از درپوش‌های محافظ برای جلوگیری از خوردگی در طول حمل‌ونقل و نصب.
• اجرای جوش‌کاری طبق استانداردهای آیین‌نامه ۲۲۲۴ و بررسی نهایی با آزمون رادیوگرافی یا اولتراسونی.
• نصب پشتیبانی‌های موقت (شبیه‌سازی) برای جلوگیری از نشست ناخواسته در حین مونتاژ.

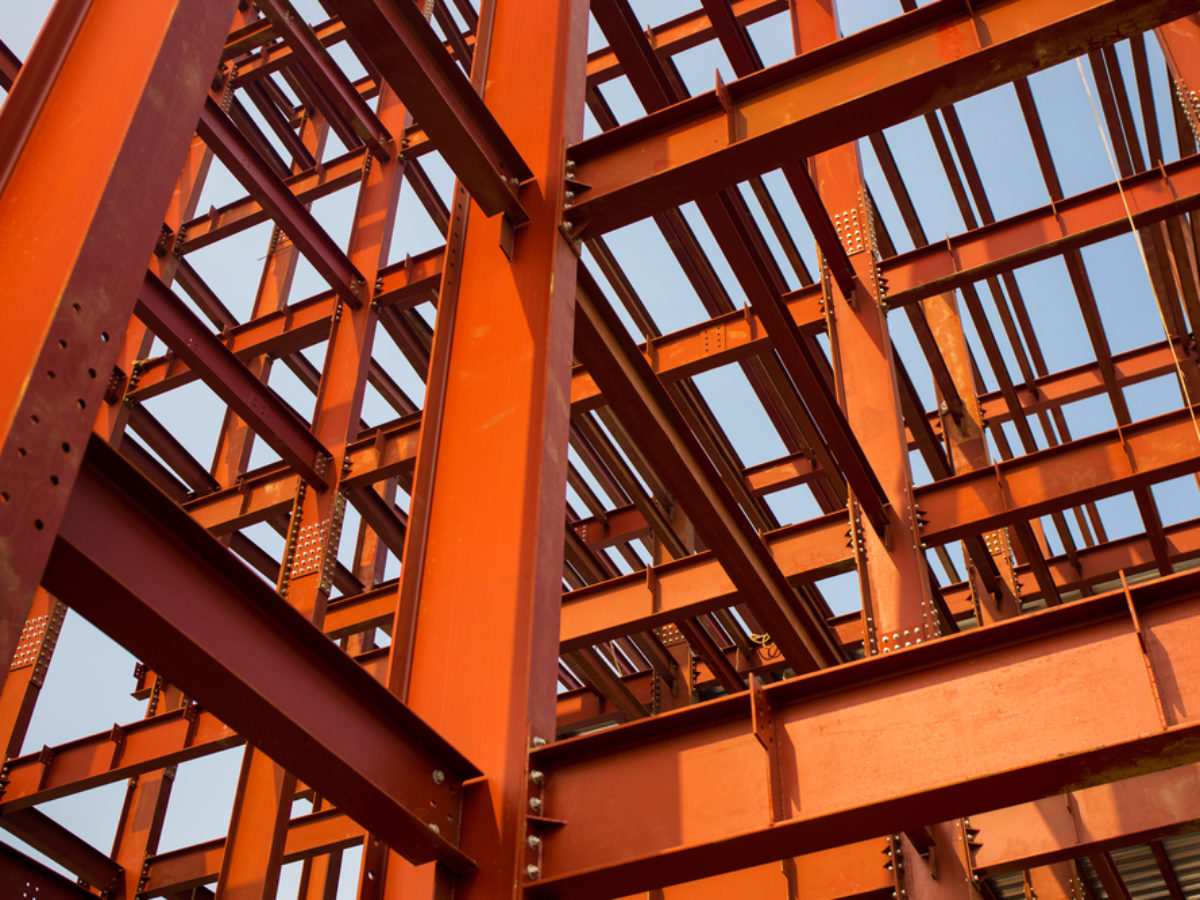

مقایسه عملکرد تیرآهن‌های مختلف در شرایط زلزله‌ای

در مناطق زلزله‌خیز، انتخاب تیرآهن مناسب می‌تواند به‌طور قابل‌توجهی خطر شکست ساختار را کاهش دهد. مطالعات نشان می‌دهند که تیرهای H‑Beam به دلیل عرض بالاتر و توزیع یکنواخت تنش، در برابر نیروهای افقی بهتر عمل می‌کنند؛ در حالی که تیرهای I‑Beam برای ستون‌های مرکزی که بیشتر تحت فشار محوری هستند، مناسب‌ترند. ترکیب این دو نوع در یک سازه می‌تواند مزایای هر دو را به‌هم پیوند دهد.

نتیجه‌گیری

با توجه به تنوع فراوان پروفیل‌های تیرآهن و تطبیق‌پذیری آن‌ها با نیازهای مختلف ساختاری، انتخاب صحیح نوع تیرآهن می‌تواند به‌طور مستقیم بر ایمنی، کارایی و هزینه پروژه تأثیر بگذارد. مهندسان باید با بررسی دقیق بارهای وارده، شرایط محیطی، استانداردهای ملی و قابلیت‌های اجرایی، تصمیمی هوشمندانه اتخاذ کنند. در نهایت، ترکیب دانش فنی، استفاده از مواد با کیفیت و رعایت دقیق مقررات، کلید موفقیت در هر پروژه ساختمانی است.
