انواع دیوار حائل در عمران

دیوارهای حائل به عنوان یکی از مهم‌ترین عناصر پایداری خاک در پروژه‌های عمرانی نقش اساسی را ایفا می‌کنند. این ساختارها نه تنها از رانش و فروریزش خاک جلوگیری می‌کنند، بلکه امکان استفاده بهینه از فضاهای محدود، ایجاد سطوح مسطح برای ساخت و ساز، و بهبود شرایط زیست‌محیطی را فراهم می‌آورند. در این مقاله به بررسی جامع انواع دیوار حائل، اصول طراحی، مزایا و معایب هر دسته و نکات کلیدی اجرایی می‌پردازیم.

۱. تعریف و اهداف دیوار حائل

دیوار حائل ساختاری است که به‌صورت عمودی یا نزدیک به عمودی نصب می‌شود تا فشار‌های خاکی، آب‌های زیرزمینی و بارهای زنده را تحمل کند. هدف اصلی آن جلوگیری از رانش، فروریزش یا تسلیم خاک به سمت پایین یا سمت دیگر است. علاوه بر این، دیوارهای حائل می‌توانند به‌عنوان عناصر زیبایی‌شناسی، مرزهای صوتی و حتی حمایت‌کننده زیرساخت‌های زیرزمینی مانند لوله‌کشی‌ها عمل کنند.

۲. دسته‌بندی اصلی دیوارهای حائل

از نظر روش‌های ساخت و مکانیک، دیوارهای حائل به چند دسته کلی تقسیم می‌شوند که هر کدام ویژگی‌های خاصی دارند:

۲.۱. دیوارهای گرانشی (Gravity Retaining Walls)

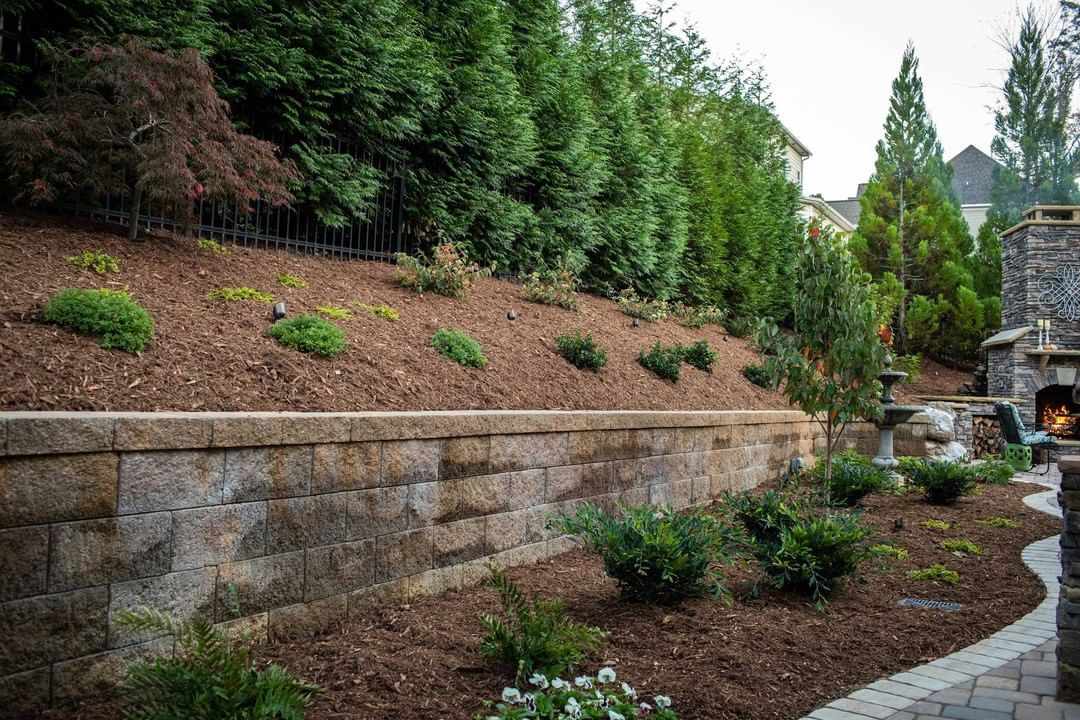

این دیوارها با استفاده از وزن خود، فشار‌های خاکی را خنثی می‌سازند. معمولاً از سنگ‌های بزرگ، بتن سنگین یا ترکیبی از هر دو ساخته می‌شوند. طراحی این دیوارها بر پایه تحلیل استاتیک وزن خود نسبت به فشار‌های خاکی است.

از مزایای این نوع می‌توان به سادگی ساخت، هزینه نسبتا کم در مواقعی که مواد سنگین به‌راحتی در دسترس هستند و مقاومت بالای سازه در برابر بارهای افقی اشاره کرد. معایب اصلی شامل نیاز به پایه‌گذاری عمیق برای جلوگیری از نشست و محدودیت در ارتفاع‌های بزرگ است.

۲.۲. دیوارهای کانتیور (Cantilever Retaining Walls)

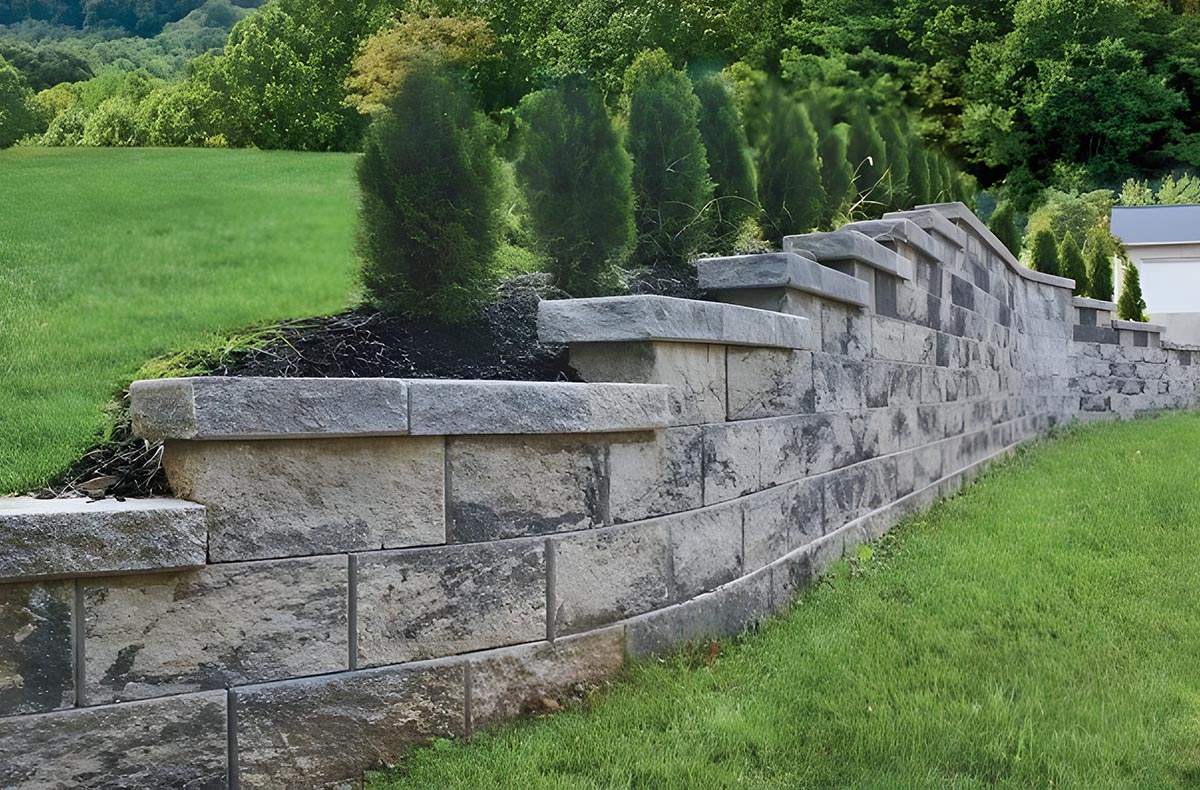

دیوارهای کانتیور از یک پایه عمیق و یک لبه بالایی تشکیل شده‌اند که به‌صورت یک تیر افقی عمل می‌کند. این تیر بارهای افقی را به پایه منتقل می‌کند و از طریق تقویت‌های افقی (مانند تیرهای افقی یا دیوارهای داخلی) استحکام می‌یابد.

این نوع دیوار به‌دلیل استفاده بهینه از مواد، امکان ساخت دیوارهای بلندتر و با ارتفاع‌های بیشتر را فراهم می‌کند. طراحی دقیق تقویت‌های افقی و محاسبه دقیق لحظه‌های خمشی از الزامات اساسی این ساختار است. معایب شامل هزینه بالاتر نسبت به دیوارهای گرانشی و نیاز به مهندسان متخصص برای تحلیل‌های پیشرفته است.

۲.۳. دیوارهای لنگری (Anchored Retaining Walls)

در این سیستم، نیروی نگهدارنده توسط لنگرهای فولادی یا کابل‌های پیش‌کشیده به داخل خاک یا به ساختارهای ثابت منتقل می‌شود. این لنگرها می‌توانند در داخل خاک یا در سنگ‌پایه نصب شوند و به‌صورت کششی فشار‌های خاکی را خنثی می‌سازند.

دیوارهای لنگری برای پروژه‌های با ارتفاع زیاد یا جایی که فضا برای پایه‌گذاری عمیق وجود ندارد، گزینه مناسبی به‌شمار می‌آیند. از مزایای این نوع می‌توان به کاهش حجم پایه، امکان ساخت در مناطق شهری فشرده و انعطاف‌پذیری در تنظیم نیروهای نگهدارنده اشاره کرد. چالش‌های اصلی شامل هزینه بالای لنگرها، نیاز به نگهداری دوره‌ای و تحلیل پیچیده دینامیک خاک است.

۲.۴. دیوارهای صفحه‌ای (Sheet Pile Walls)

این دیوارها از صفحات فولادی، بتنی یا چوبی که به‌صورت عمودی در خاک قرار گرفته و به‌هم متصل می‌شوند، تشکیل می‌شوند. این نوع دیوارها برای ساخت سدهای موقت، حفاظ‌های ساحلی و پروژه‌های زیرزمینی مانند تونل‌سازی بسیار مناسب هستند.

مزیت اصلی صفحه‌های حائل سرعت بالای نصب و قابلیت بازگشت به حالت اولیه پس از اتمام پروژه است. معایب شامل محدودیت در ارتفاع (به‌خصوص برای خاک‌های نرم) و نیاز به تجهیزات ویژه برای نصب می‌باشد.

۲.۵. دیوارهای ترکیبی (Composite Retaining Walls)

در این روش، ترکیبی از مواد مختلف مانند بتن، سنگ، فولاد و خاک‌های مهندسی به کار گرفته می‌شود تا مزایای هر یک به‌دست آید. به‌عنوان مثال، ترکیب بتن پیش‌تنیده با سنگ‌های طبیعی می‌تواند مقاومت کششی بالا و ظاهر زیبا را فراهم کند.

۳. عوامل کلیدی در طراحی دیوار حائل

• تحلیل فشار خاکی: محاسبه فشار فعال (Ka) و فشار غیرفعال (Kp) بر اساس قوانین مویرگی و زاویه انحراف خاک.
• بارهای زنده: شامل وزن خود دیوار، بارهای راه‌آهن، ترافیک و بارهای دینامیک.
• آب زیرزمینی: فشار هیدروستاتیک می‌تواند فشار مؤثر بر دیوار را چندین برابر افزایش دهد؛ لذا نیاز به زهکشی مناسب وجود دارد.
• زمین‌لرزه: در مناطق لرزه‌دار، تحلیل دینامیک و افزودن ضریب ایمنی به‌منظور مقابله با نیروهای افقی ناگهانی الزامی است.
• مواد ساخت: انتخاب بتن با مقاومت فشاری مناسب، استفاده از فولاد پیش‌تنیده یا مصالح سبک وزن بسته به نوع دیوار.
• پایه‌گذاری: عمق و عرض پایه باید به‌گونه‌ای باشد که نشست و چرخش دیوار به حداقل برسد.

۴. مراحل اجرایی ساخت دیوار حائل

فرآیند ساخت دیوار حائل شامل مراحل زیر می‌شود:

1. مطالعه میدانی و آزمایش‌های خاک‌شناسی برای تعیین خصوصیات مکانیکی خاک.
2. طراحی سازه با استفاده از نرم‌افزارهای تخصصی مانند PLAXIS یا GeoStudio.
3. تعیین ابعاد پایه، ارتفاع دیوار و نوع تقویت‌های مورد نیاز.
4. آماده‌سازی سایت شامل خاک‌برداری، ایجاد خاک‌برداری موقت و نصب سیستم‌های زهکشی.
5. ساخت پایه (برای دیوارهای گرانشی و کانتیور) یا نصب لنگرها (برای دیوارهای لنگری).
6. ریختن بتن، نصب آرماتور و انجام عملیات پیش‌تنیده در صورت نیاز.
7. کنترل کیفیت با تست‌های فشاری، خمشی و بررسی انطباق با نقشه‌های اجرایی.
8. پوشش‌گذاری نهایی، نصب محافظ‌های موقت و تحویل نهایی به کارفرما.

۵. مزایا و معایب هر نوع دیوار حائل

۵.۱. دیوار گرانشی

• مزایا: سادگی ساخت، هزینه کمتر در پروژه‌های کوچک، نیاز به تقویت‌های پیچیده نیست.
• معایب: محدودیت در ارتفاع، نیاز به پایه عمیق برای جلوگیری از نشست.

۵.۲. دیوار کانتیور

• مزایا: امکان ساخت دیوارهای بلندتر، استفاده بهینه از مواد، انعطاف‌پذیری در طراحی.
• معایب: هزینه بالاتر، نیاز به تحلیل‌های دقیق و مهندسان متخصص.

۵.۳. دیوار لنگری

• مزایا: مناسب برای فضاهای محدود، قابلیت تنظیم نیروهای نگهدارنده.
• معایب: هزینه لنگرهای پیش‌کشیده، نیاز به نگهداری دوره‌ای و تحلیل پیشرفته.

۵.۴. دیوار صفحه‌ای

• مزایا: سرعت نصب، قابلیت بازگشت به حالت اولیه، مناسب برای پروژه‌های موقت.
• معایب: محدودیت ارتفاع، نیاز به تجهیزات سنگین برای نصب.

۶. استانداردها و مقررات ملی

در ایران، طراحی دیوارهای حائل بر پایه استانداردهای ملی (مانند استانداردهای ساختمان‌سازی، استانداردهای خاک‌شناسی) و مقررات بین‌المللی (مانند ASTM و Eurocode 7) انجام می‌گیرد. استفاده از این استانداردها باعث می‌شود که سازه‌ها در برابر فشارهای خاک، زلزله و بارهای دینامیک به‌درستی مقاوم باشند.

۷. نکات نگهداری و پایش پس از ساخت

پس از اتمام کار، نظارت مستمر بر دیوارهای حائل امری حیاتی است. برخی از اقدامات پیشنهادی عبارتند از:

• بازرسی بصری دوره‌ای برای شناسایی ترک‌های سطحی یا نشتی آب.
• نصب حسگرهای فشار برای مانیتورینگ فشار خاکی و تغییرات آن در طول زمان.
• تمیز کردن سیستم‌های زهکشی و اطمینان از عدم انسداد آن‌ها.
• تعمیر یا تقویت مناطق آسیب‌دیده با استفاده از روش‌های پیش‌تنیده یا افزودن لایه‌های محافظ.

۸. روند آینده‌نگری در طراحی دیوار حائل

تحولات فناوری، به‌ویژه در زمینه مدل‌سازی عددی و مواد پیشرفته، مسیر نوآوری در طراحی دیوارهای حائل را هموار کرده‌اند. استفاده از بتن‌های خود‌متراکم، فولادهای پیش‌تنیده با مقاومت بالا و تکنیک‌های خاک‌پوشی مهندسی (MSE) امکان ساخت سازه‌های سبک‌تر، مقاوم‌تر و با هزینه کمتر را فراهم می‌کند. علاوه بر این، توجه به پایداری محیطی و استفاده از مواد بازیافتی، نقش مهمی در کاهش اثرات زیست‌محیطی پروژه‌های عمرانی خواهد داشت.

در نهایت، انتخاب نوع دیوار حائل باید بر پایه تحلیل دقیق شرایط میدانی، نیازهای پروژه، محدودیت‌های مالی و الزامات ایمنی انجام شود. با رعایت اصول طراحی، استفاده از استانداردهای معتبر و نظارت دقیق در طول عمر سازه، می‌توان دیوارهای حائل مطمئن، اقتصادی و با دوام را در هر پروژه عمرانی به‌دست آورد.
