تأسیسات برقی ساختمان

تأسیسات برقی ساختمان، به‌عنوان ستون فقرات عملکرد صحیح هر سازه‌ای، نقش حیاتی در اطمینان از ایمنی، کارایی انرژی و راحتی ساکنان دارد. از انتخاب تابلوهای توزیع تا کشیدن سیم‌کشی‌های سه‌فاز، هر مرحله نیازمند دانش فنی دقیق، رعایت استانداردهای ملی و توجه به جزئیات اجرایی است. در این مقاله به‌صورت جامع به بررسی عناصر کلیدی، مراحل نصب، قوانین مربوطه و نکات مهم برای بهینه‌سازی تأسیسات برقی می‌پردازیم.

عناصر اساسی تأسیسات برقی در ساختمان

قبل از هر چیز، شناخت اجزای اصلی سیستم برقی ضروری است. این اجزا شامل تابلوهای توزیع، کلیدها، پریزها، سیم‌کشی‌های قدرت و کنترل، و سیستم حفاظتی (اتصال‌گرهای قطع‌کننده) می‌باشند. هر کدام به‌صورت هماهنگ عمل می‌کنند تا برق از منبع تولید (معمولاً شبکه عمومی) به دستگاه‌های مصرفی منتقل شود.

• تابلوهای توزیع: قلب سیستم برقی که جریان را به خطوط مختلف تقسیم می‌کند.
• کلیدهای قطع‌کننده: برای قطع یا وصل کردن مدارها به‌کار می‌روند و در مواقع اضطراری نقش حفاظتی دارند.
• پریزهای برق: نقاط دسترسی برای اتصال دستگاه‌های الکترونیکی و لوازم خانگی.
• سیم‌کشی‌های قدرت: شامل کابل‌های سه‌فاز و تک‌فاز که توان مورد نیاز ساختمان را فراهم می‌کنند.
• سیستم حفاظتی: شامل ارضای زمین، کلیدهای مدار شکن (MCB) و مدار شکن‌های زمین‌اشی (RCD) برای جلوگیری از خطرات الکتریکی.

طراحی اولیه و برنامه‌ریزی

در مرحلهٔ طراحی، مهندسان برق بر پایهٔ معیارهای زیر برنامه‌ریزی می‌کنند:

• محاسبهٔ بارهای مصرفی بر اساس نوع ساختمان (منزل، اداری، تجاری یا صنعتی).
• انتخاب توزیع مناسب فازها (یک‑فاز یا سه‑فاز) با توجه به نیازهای توان.
• تعیین مسیرهای کابل‌کشی به‌صورت مستطیلی یا شبیه‌سازی‌پذیر برای کاهش تلفات.
• مطابقت با استانداردهای ملی (مانند استاندارد IEC و آیین‌نامه‌های ملی ایران).

دقت در این مرحله می‌تواند هزینه‌های بعدی تعمیر و نگهداری را به‌طور چشمگیری کاهش دهد.

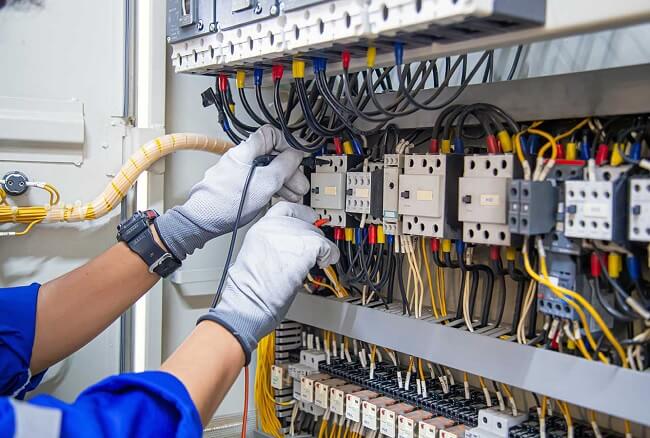

مراحل نصب تابلوهای توزیع

نصب تابلوهای توزیع یکی از حساس‌ترین بخش‌های پروژه است؛ زیرا هر نقص در این مرحله می‌تواند منجر به خطرات جدی شود. در ادامه، گام‌های اصلی این فرآیند تشریح می‌شود.

1. آماده‌سازی مکان: محل نصب باید در دسترس، خشک و دور از منابع حرارتی باشد. همچنین فضای کافی برای تهویه تابلو فراهم شود.

2. اتصال به زمین: اتصال مناسب به ارضای زمین به‌منظور جلوگیری از خطرات الکتریکی الزامی است. این اتصال باید با استفاده از کابل‌های مسی با مقطع مناسب انجام شود.

3. نصب کلیدهای قطع‌کننده: بر اساس محاسبهٔ بار، کلیدهای MCB با مقاطع مناسب نصب می‌شوند. هر کلید باید به‌وضوح برچسب‌گذاری شود تا شناسایی آسان باشد.

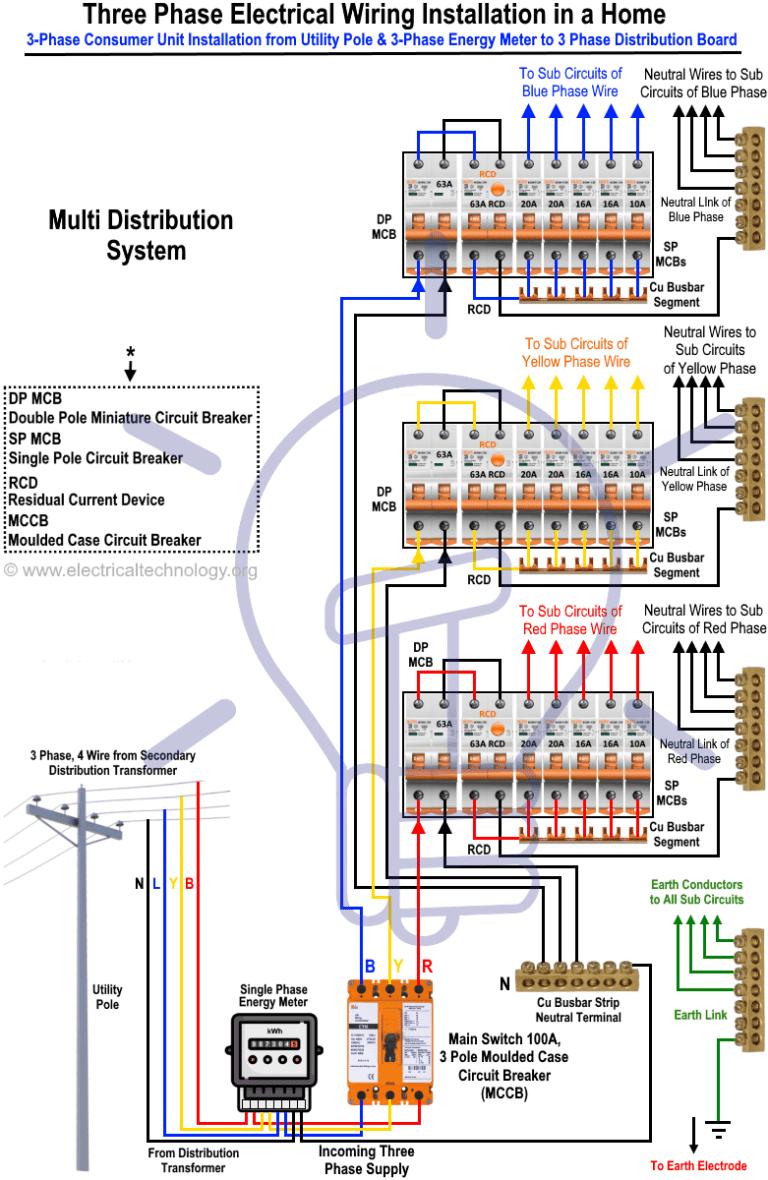

سیم‌کشی سه‌فاز در ساختمان‌های مسکونی

سیم‌کشی سه‌فاز، به‌ویژه در منازل بزرگ یا با تجهیزات قدرت‌بالا (مانند کولرهای گازی، دستگاه‌های پخت و پز صنعتی) مزیت‌های قابل توجهی دارد. این نوع سیم‌کشی توزیع بار را بین سه فاز مساوی می‌کند و تلفات انرژی را کاهش می‌دهد.

مراحل کلیدی شامل موارد زیر است:

• انتخاب کابل‌های مناسب با مقطع (مثلاً 4 mm² یا 6 mm²) بر اساس جریان مورد انتظار.
• استفاده از لوله‌کشی‌های محافظ (کانال یا لوله‌های PVC) برای جداسازی فازها از یکدیگر و از مسیرهای آب‌رسانی.
• نصب کلیدهای فیوز یا MCB مخصوص فازهای سه‌گانه در تابلو توزیع.
• تضمین توازن فازها با ابزارهای تست (مانند آزمونگر توازن فاز).

قوانین و مقررات ایمنی در نصب تأسیسات برقی

رعایت قوانین ملی و بین‌المللی برای جلوگیری از حوادث جدی ضروری است. در ایران، آیین‌نامه‌های زیر به‌عنوان مرجع اصلی شناخته می‌شوند:

• آیین‌نامهٔ نصب و راه‌اندازی تجهیزات الکتریکی (دستورالعمل ۲۲۲۲).
• استاندارد IEC 60364 برای نصب‌های برقی در ساختمان‌ها.
• قوانین حفاظت از افراد در برابر خطرات الکتریکی (پروژهٔ ملی ایمنی).

همچنین، برای تأمین اعتبار سندهای فنی، نصب باید توسط مهندسین ثبت‌نام‌شده و با مجوزهای معتبر انجام شود.

در صورت عدم تطابق با این مقررات، خطراتی نظیر برق‌گرفتگی، آتش‌سوزی و خسارت جانی یا مالی می‌تواند رخ دهد. بنابراین، هر مرحلهٔ نصب باید تحت نظارت فنی و با استفاده از ابزارهای تست استاندارد انجام شود.

بهینه‌سازی مصرف انرژی در تأسیسات برقی

با توجه به افزایش هزینه‌های انرژی و اهمیت پایداری محیط‌زیست، بهینه‌سازی مصرف برق در ساختمان‌ها از اولویت‌های اساسی به‌شمار می‌رود. راهکارهای کلیدی عبارتند از:

• استفاده از لامپ‌های LED با راندمان بالاتر به‌جای لامپ‌های سنتی.
• نصب کلیدهای زمان‌دار (Timer) برای روشن و خاموش کردن دستگاه‌های غیرضروری.
• به‌کارگیری سیستم‌های مدیریت انرژی هوشمند (Home Energy Management System) برای نظارت و کنترل مصرف در زمان‌های اوج.
• بهینه‌سازی توزیع فازها برای کاهش هارمونیک‌ها و تلفات.

نگهداری و بازرسی دوره‌ای

یک تأسیس برقی سالم نیازمند بازرسی‌های منظم است. برخی از فعالیت‌های پیشنهادی شامل موارد زیر می‌شود:

• بازرسی شفافیت اتصالات و سفتی پیچ‌ها در تابلوهای توزیع.
• تست عملکرد کلیدهای مدار شکن (RCD) با دستگاه تست مخصوص.
• بررسی وضعیت عایق‌بندی کابل‌ها برای جلوگیری از خوردگی یا سایش.
• نظافت منظم قطعات برای جلوگیری از تجمع گرد و غبار که می‌تواند حرارت‌زا باشد.

اجرای این بازرسی‌ها به‌صورت سالانه یا دو بار در سال می‌تواند خطرات احتمالی را پیش‌گیرانه شناسایی و رفع کند.

اشتباهات رایج و راهکارهای پیشگیری

در پروژه‌های ساختمانی، برخی اشتباهات متداول می‌تواند به‌سرعت به‌صورت مشکلات جدی تبدیل شود. مهم‌ترین آن‌ها عبارتند از:

• استفاده از مقاطع نادرست: انتخاب کابل با مقطع کمتر از نیاز منجر به گرم شدن بیش از حد و خطر حریق می‌شود.
• عدم جداسازی خطوط قدرت و داده: این امر می‌تواند باعث تداخل الکترومغناطیسی و کاهش کیفیت سیگنال‌های ارتباطی شود.
• نقض استانداردهای ارزیابی زمین: عدم اتصال صحیح به زمین، خطر برق‌گرفتگی را افزایش می‌دهد.
• نصب کلیدهای قطع‌کننده بدون برچسب‌گذاری: در مواقع اضطراری، عدم شناخت صحیح کلید می‌تواند زمان واکنش را طولانی‌تر کند.

برای پیشگیری از این مشکلات، توصیه می‌شود که تمام مراحل توسط متخصصین مجرب انجام شده و مستندات فنی به‌دقت ثبت گردد.

نتیجه‌گیری

تأسیسات برقی ساختمان، ترکیبی از دانش فنی، رعایت استانداردهای ایمنی و برنامه‌ریزی دقیق است. از طراحی اولیه تا نگهداری پس از نصب، هر گام باید با دقت انجام شود تا اطمینان حاصل شود که سیستم برقی نه تنها عملکرد بهینه دارد، بلکه در برابر خطرات الکتریکی نیز مقاوم است. با پیروی از قوانین ملی، استفاده از تجهیزات با کیفیت و انجام بازرسی‌های دوره‌ای، می‌توان به یک محیط زندگی یا کاری ایمن، کارآمد و پایدار دست یافت.
